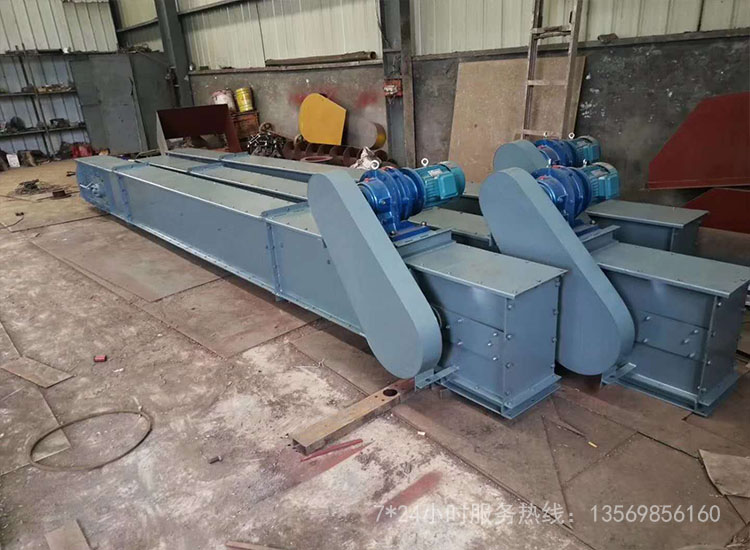

FU刮板輸送機

FU刮板輸送機詳情

工作原理

FU型鏈?zhǔn)捷斔蜋C(jī)產品利用散料具有內摩擦和側壓力的特性，保證了料層之間的穩定狀態，在輸送鏈作用下形成了連續的整體流動。鏈?zhǔn)捷斔蜋C(jī)主要由頭節、中間節、選配節、尾節、和輸送鏈、進也料口、驅裝等組成，驅裝分左裝和右裝兩種，驅裝型號根據輸送量和輸送長度選配；鏈?zhǔn)捷斔蜋C(jī)產品目前常見的進科口布置形式分三種型式：上進料口、側進料口、兩側進料口，出料口為頭部出料口，也可以中間底層出料和中間側面出料，供用戶選用。

產品特點

1、輸送量大,允許在小容量空間內輸送大量物料,輸送能力15～500立方/小時；   
    2、輸送能耗低,借助物料的內摩擦力,與螺旋輸送機相比節電40%～60%；   
    3、密封和安全：全密封的機殼使粉塵無縫可鉆,操作安全,運行可靠；   
    4、使用壽命長：用合金鋼材經先進的熱處理加工而成的輸送鏈,其正常壽命>3年,鏈上的滾子壽命(根據不同物料) 1～3年；   
    5、輸送長度長,水平輸送距離可達60米以上；   
    6、工藝布置靈活,可高架、地面、地坑,爬坡( 15度 )安裝,可多點進出料；  
    7、使用費用低,節電且耐用,維修率極低,降低消耗,提高效益。

技術參數

型號	FU200	FU270	FU350	FU410	FU500
槽寬	200	270	350	410	500
輸送能力（m3/h）	10-30	20-60	35-100	50-130	80-200
鏈速（m/min）	10-30	10-30	12-30	12-30	12-30
鏈條節距	125	185	200	200	300
輸送距離	8-25	8-50	8-50	8-50	8-50
輸送斜度（°）	≤15
電機功率	2.2-7.5	電機功率	2.2-7.5	電機功率	2.2-7.5
驅動裝置安裝形式	左右裝，背裝式
傳動形式	鏈傳動
適用粒度	＜5	適用粒度	＜5	適用粒度	＜5
適用濕度（%）	≤5
適用溫度（℃）	≤150

主要特點

FU型鏈?zhǔn)捷斔蜋C(jī)的主要特點包括：
1、輸送能力大：與其它類型的輸送機相比，F(xiàn)U鏈?zhǔn)捷斔蜋C(jī)具有體積小、輸送能力大的優點，它只需皮帶輸送機1/5的空間或螺旋輸送機2/3的空間就能輸送相同流量的物料。輸送能力達6m3/h~500m3/h。
2、使用壽命長、使用費用低：用合金鋼材經科學的熱處理加工而成的輸送鏈，其正常壽命大于5年，鏈上滾子壽命不小于1年(全機易損件)，從而保證年維修量在一次以下，大大降低了使用費用，提高了生產效益。
3、使用能耗低：借助物料的內磨擦力，使運動件所做的功大部分都轉變?yōu)橛行?功。采用鏈鉤輸送大大減少物料對其的阻力，使其能耗僅為螺旋輸送機的30%?60%。
4、密封、安全：整機全密封，使粉塵無縫可鉆，操作方便、安全，運行可靠。
5、工藝布置靈活：允許在機殼任何位置選擇多種型式的進出料口，可高架、地面或地坑布置，可水平或爬坡(≤15°)安裝。
6、系列齊全：FU系列有FU150、FU200、FU270、FU350、FU410、FU500、FU600、FU700等

性能特點

主要性能特點：

一、輸送量大,允許在小容量空間內輸送大量物料,輸送能力15～500m3/h。

二、輸送能耗低,借助物料的內摩擦力,與螺旋輸送機相比節電40%～60%。

三、密封和安全,全密封的機殼使粉塵無縫可鉆,操作安全,運行可靠。

四、使用壽命長,用合金鋼材經先進的熱處理加工而成的輸送鏈,其正常壽命>3年,鏈上的滾子壽命（根據不同物料） 1～3年。

五、輸送機的輸送長度長,水平輸送距離可達60米以上。

六、工藝布置靈活,可高架、地面、地坑，爬坡（ 15 °）安裝,可多點進出料。

七、使用費用低,節電且耐用,維修率極低,降低消耗,提高效益
