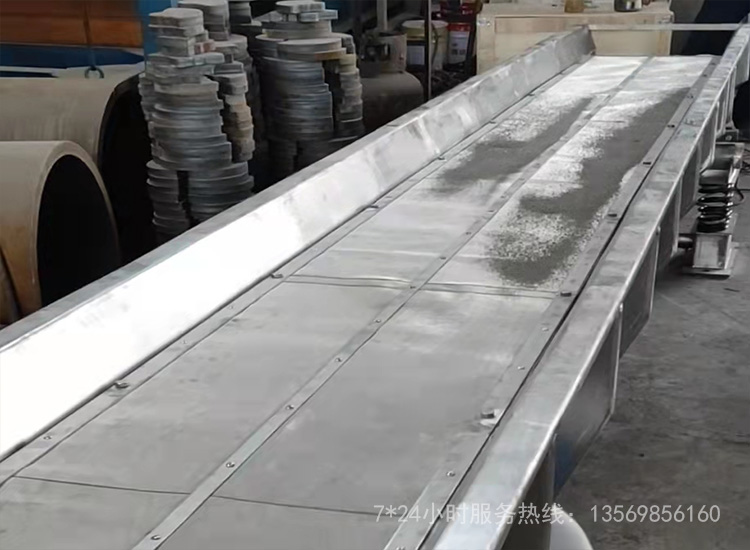

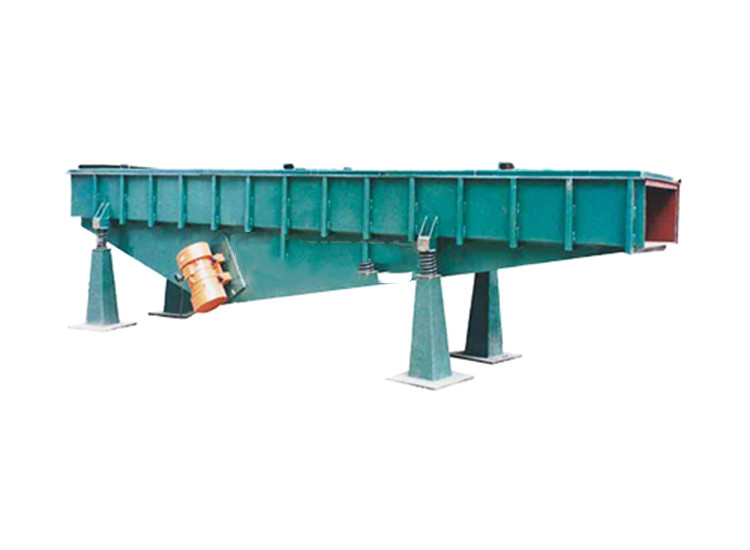

脫水振動輸送機

脫水振動輸送機詳情

脫水振動輸送機簡介

脫水振動輸送機是一種新型既能脫水又能輸送篩分的一種機械，采用雙振動電機驅動，當兩臺振動電機做同步、反缶旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此振動輸送機的運動軌跡為一直線。其兩電機軸相對槽體有一傾角，在激振力和物料自重力的合力作用下，物料在槽體上被拋起跳躍式向前作直線運動，從而達到對物料進行輸送和分級的目的。 可用于流水線中實現自動化作業。具有能耗低、效率高、結構簡單、易維修、全封閉結構無粉塵溢散的特點。

脫水振動輸送機特點與用途

適用于把塊狀、顆粒狀及粉狀物料從貯料倉或漏斗中均勻連續地給到受料裝置中去，輸送機可做成一口進料多口卸料或多口進料一口卸料等形式，排料口可為直式，側斜式或下彎式。排料口可設各種形式的閘門。可設置多層輸送。可加篩網制成輸送篩。為便于運輸和安裝，可制成螺栓連接分段體。該機具有結構簡單安裝維修方便、耗能低、無粉塵溢散、槽體磨損小、噪聲低等優點，主要用于礦山、冶金、煤炭、建材、電力、化工、機械、輕工、糧食等各行業。

脫水振動輸送機作用

基本原理是借電機軸上下端所安裝的重錘（不平蘅重錘），將電機的旋轉運動轉變?yōu)樗健⒋怪薄A斜的三次元運動，再把這個運動傳達給槽體。若改變上下部的重錘的相位角可改變?cè)系男羞M(jìn)方向。

  電機使用說明：

  本系列電機滿足下列條件時，能連續輸出額定激振力。

  1、振動加速度：不超過7g（g：重力加速度）

  2、環境溫度：不超過40℃

  3、海拔：不超過1000m

  4、電源頻率：50Hz

  5、電壓：380V

  6、溫升：小于80K（電阻法）

脫水振動輸送機安裝與調試

1.振動電機和輸送槽的連接要牢固。
2. 輸送機可水平安裝，也可按要求在0～－12°范圍內（“－”號表示出料端下降）安裝。
3. 開機前應檢查兩臺振動電機的可調偏心塊與固定偏心塊夾角是否一致，如不一致，調到一致，并將其緊固螺栓擰緊。
4. 試起動觀察兩臺振動電機是否轉向相反，若不是轉向相反，則調換任意一臺振動電機的任意兩相接線。
5. 開機后觀察機體不得有橫向擺動，電機電流要符合要求，整機無異常聲響。

安裝調試和試運轉

1. 安裝：

       1、機器安裝前，首先按照裝箱單檢查零部件是否齊全和損壞。

     2、按照安裝圖進行設備安裝，基礎應有足夠的剛度和強度，以支承輸送機的全部動負荷和靜負荷。

     3、確保槽體與料斗、溜槽等非運動件之間應保持小75mm的間隙。

   4、安裝時，振動輸送機的四角要水平。



   （二）調整與試運轉：

     1、彈簧必須處于垂直狀態，彈簧上支座與彈簧接觸面必須成水平狀態，調整好后用螺栓把彈簧上支座固定在篩箱耳軸上，然后焊成一體。

     2、空載試動轉時間不低于2小時，空載試運轉合格后，可投入負載試運轉，負載試車可按工藝試車要求進行。

2. 日常保養

  1、啟動前：

  （1）檢查輸送機外形有無變形

  （2）檢查運輸支撐是否拆除

  2、啟動時：

  （1）注意有無異常雜音

  （2）電流是否穩定

  （3）振動有無異狀

  3、使用后：每次使用完畢即清理干凈
