圓盤給料機

圓盤給料機詳情

結構原理

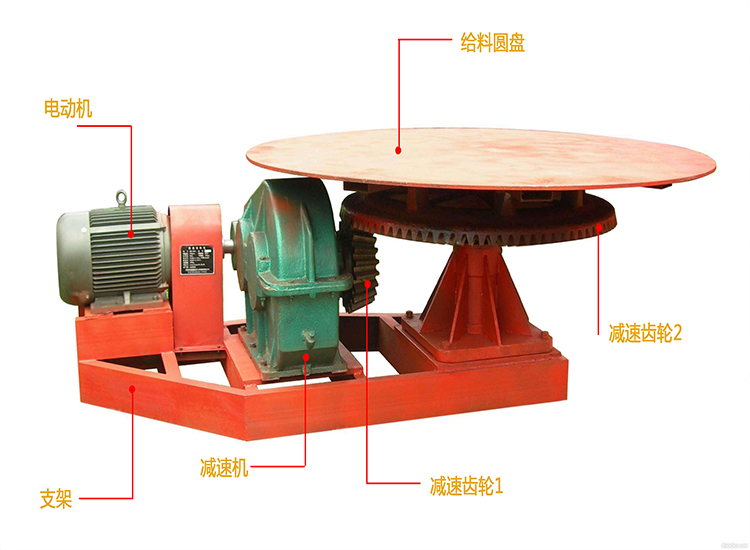

圓盤給料機結構稍復雜，由圓盤，電動機，減速裝置，般套，刮板和給料調節裝置以及槽鋼柱等構成。由懸吊的電動機，經過三角皮帶，蝸輪減速機立軸帶動圓盤旋轉。盤套的下節與蝸輪減速機連接，上節通過槽鋼柱與料倉連接，電動機則通過電動機底座固定在盤套的側面。因此在整個圓盤給料機都懸吊在料倉的下面。喂送的物料由料倉下面的螺旋閘門出來，經由本機的入料管及活動套筒流到圓盤上，由于圓盤的轉動及刮板的作用而被刮下，經過盤套上的出料口涌入下一設備中去。

圓盤給料機進料口是由接料套筒和接料套筒下高度可調的調整套組成，物料從接料套筒下落至調整套再由圓盤和調整套筒的間隙中漏散出來，并被刮板將物料從圓盤上刮落下來。調節調整套和圓盤的間隙大小和調整刮板的位置即可達到調節給料量的目的，由圓盤給料機每小時的給料量和圓盤的半徑確定接料套筒的尺寸和調整套筒的尺寸，調整套筒高度的調節主要是通過固定在套筒兩邊的螺紋桿旋轉帶動套筒的上下運動。

4、除了不易喂送粘性物料和流動性好的物料，其它粉狀、粒狀或小顆粒物料均可喂送。

圓盤給料機卸貨的注意事項

5、圓盤下方的槽鋼柱要緊固到位，圓盤必須要水平放置，不得有一丁點的傾斜，偏差值不得大于千分之零點五。

圓盤給料機分類：
1、按安裝類型分：吊式D和座式R。
2、按給料方式分：敞開式K和封閉式B。
3、按驅動電機分：Y系列異步電動機、YCT系列電磁調速電動機和Z2系列直流電動機。
4、按減速器與圓盤主體相對位置不同分：Ⅰ型(右傳動)和Ⅱ型(左傳動)。
5、圓盤給料機常用型號：敞開吊式DK、封閉吊式DB、敞開座式KR、封閉座式BR以及新型的PDX圓盤給料機。
6、圓盤給料機表示方法：BR25-Ⅰ-Mn-YCT。
